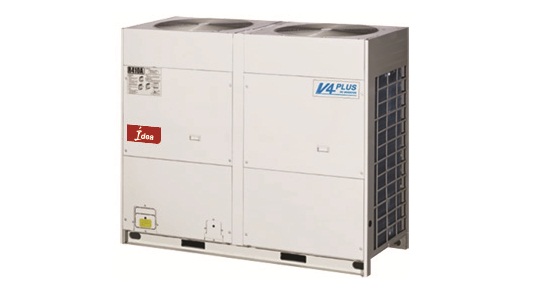

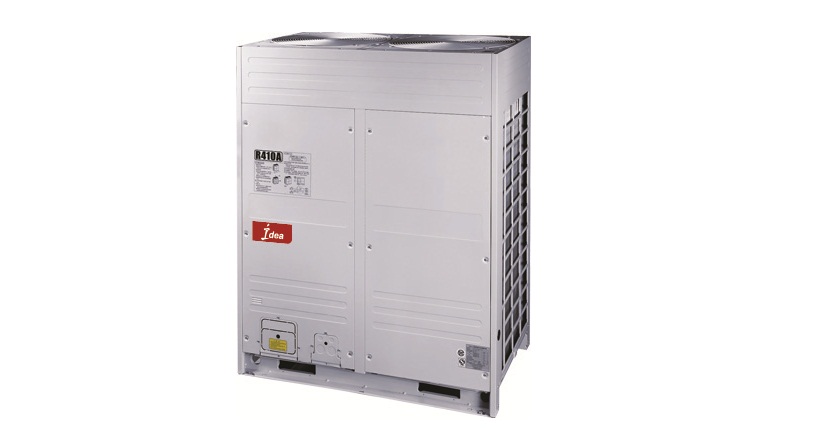

IdeaPro "Наружные блоки систем DC Inverter, серии IDV-MDV-V4 Individual"

ideaPro Outdoor units systems DC Inverter, series IDV-MDV-V4 Individual
ideaPro Outdoor units systems DC Inverter, series IDV-MDV-V4 Individual
ideaPro Outdoor units systems DC Inverter, series IDV-MDV-V4 Individual
ideaPro Outdoor units systems DC Inverter, series IDV-MDV-V4 Individual
ideaPro Outdoor units systems DC Inverter, series IDV-MDV-V4 Individual
ideaPro Outdoor units systems DC Inverter, series IDV-MDV-V4 Individual

Діапазон робочих зовнішніх температур

Режим охолодження
- 15
... + 48 °C
Режим обігріву
- 15
... + 27 °C

Рекомендована ціна

110,600- ... 490,000-грн.

    У 2014 році в цю серію додалися зовнішні блоки з горизонтальним продувом повітря і потужністю 20-26 кВт, а також блоки з оновленим шасі DRN1-я (С) в яких поновлення полягають у таких компонентах:

    • застосування компресорів з більшою потужністю;
    • G-подібний теплобменнік;
    • оновлена система керування;
    • вентилятори на основі 1 мотор постійного струму і 1 мотор змінного струму.

    Як наслідок, виробникові вдалося відчутно зменшити габарити блоків.

    Застосування блоків підвищеної потужності 56-85 кВт дозволяє скоротити витрати на монтажні матеріали і терміни виполнеія робіт (у порівнянні з модульними «збірними» зовнішніми блоками).

    Особливості даної серії:


    •  Високоефективний компресор інвертора постійного струму;
    •  Діапазон навантаження (за сумою індексів внутрішніх блоків) 15-130% (для запуску системи достатньо 15% навантаження);
    •  Авторестарт з відновленням робочих параметрів і проведенням масловозвратного циклу;
    •  Використовується модифіковане шасі з новим дизайном вентилятора і Діфузори з захисною решіткою;
    •  Точний контроль температури - DC-компресор + багатопозиційні EXV-клапани;
    •  Широкий модельний ряд 25-85кВт.


    Примітка: При необхідності використання блоків з продуктивністю, відмінної від наданої в даній серії, рекомендує використовувати об'єднуються блоки серій IDV-MDV-V4 + Modular, або IDV-MDV-V4 + S Modular.




    ХАРАКТЕРИСТИКИ / МОДЕЛЬ IDV-MDV-V
    200W/DRN1
    IDV-MDV-V
    224W/DRN1
    IDV-MDV-V
    260W/DRN1
    IDV-MDV-
    560W/DRN1-i(C)
    IDV-MDV-
    615W/DRN1-i(C)
    IDV-MDV-
    670W/DRN1-i(C)
    Тип(технология) компрессора DC-Inverter DC-Inverter DC-Inverter DC-Inverter DC-Inverter DC-Inverter
    Электропитание, В/Гц/Ф 380/50/3 380/50/3 380/50/3 380/50/3 380/50/3 380/50/3
    Мощность охлаждения, кВт 20,0 22,4 26,0 56,0 61,5 67,0
    Мощность обогрева, кВт 22,0 24,5 26,0 63,0 69,0 75,0
    Потребляемая мощность в
    режиме охлаждения, кВт
    6,1 6,8 7,6 17,0 18,8 20,8
    Потребляемая мощность в
    режиме обогрева, кВт
    6,1 5,9 6,8 16,0 17,9 19,8
    Размер без упаковки, (ШxВxГ), мм 1120x1558x400 1120x1558x400 1120x1558x400 1390x1615x765 1585x1615x765 1585x1615x765
    Вес, Нетто/брутто, кг 137/153 147/163 147/163 360/375 385/400 390/405
    Уровень шума, дБ 59 59 60 62 63 63
    Расход воздуха, м3/год 11000 10495 10495 20000 23000 23000
    Перепад высот между внутренним
    и внешним блоками, м
    до 30/до 20 до 30/до 20 до 30/до 20 до 70/до 40 до 70/до 40 до 70/до 40
    Максимальная длинна
    межблочных трубопроводов, м
    120 120 120 500 500 500
    Фактическая длинна трубопроводов
    холодильного контура, м
    60 60 60 150 150 150
    Эквивалентная длинна трубопроводов
    холодильного контура, м
    70 70 70 175 175 175
    Максимальное количество
    внутренних блоков, шт.
    10 11 12 33 36 39
    Допустимый диапазон нагрузки
    по индексам внутренних блоков,%
    50-130 50-130  50-130 50-130 50-130 50-130
    ХАРАКТЕРИСТИКИ / МОДЕЛЬ IDV-MDV-
    252W/DRN1-i(B)
    IDV-MDV-
    280W/DRN1-i(B)
    IDV-MDV-
    335W/DRN1-i(B)
    IDV-MDV-
    400W/DRN1-i(B)
    IDV-MDV-
    450W/DRN1-i(B)
    IDV-MDV-
    560W/DSN1-990
    IDV-MDV-
    850W/DSN1-990
    Тип(технология) компрессора DC-Inverter DC-Inverter DC-Inverter DC-Inverter DC-Inverter DC-Inverter DC-Inverter
    Электропитание, В/Гц/Ф 380/50/3 380/50/3 380/50/3 380/50/3 380/50/3 380/50/3 380/50/3
    Мощность охлаждения, кВт 25,2 28,0 33,5 40,0 45,0 56,0 85,0
    Мощность обогрева, кВт 27,0 31,5 37,5 45,0 50,0 63,0 63,0
    Потребляемая мощность в
    режиме охлаждения, кВт
    5,9 7,2 9,1 12,3 14,0 17,0 36,0

    Потребляемая мощность в
    режиме обогрева, кВт

    6,2 7,6 9,0 11,2 12,8 16,0 16,0
    Размер без упаковки, (ШxВxГ), мм 960x1615x765 960x1615x765 1250x1615x765 1250x1615x765 1250x1615x765 1960x1615x765 2540x1615x765
    Вес, Нетто/брутто, кг 260/275 260/275 300/320 300/370 300/370 485/505 485/505
    Уровень шума, дБ 57 57 58 60 60 60 60
    Расход воздуха, м3/год 11000 11000 12500 15000 15000 22500 22500
    Перепад высот между внутренним
    и внешним блоками, м
    до 70/до 40 до 70/до 40 до 70/до 40 до 70/до 40 до 70/до 40 до 70/до 40 до 70/до 40
    Максимальная длинна
    межблоковых трубопроводов, м
    500 500 500 500 500 500 500
    Фактическая длинна трубопроводов
    холодильного контура, м
    150 150 150 150 150 150 150
    Эквивалентная длинна трубопроводов
    холодильного контура, м
    175 175 175 175 175 175 175
    Максимальное количество
    внутренних блоков, шт.
    13 16 16 16 20 24 24
    Допустимый диапазон нагрузки
    по индексам внутренних блоков,%
    50-130 50-130  15-130 50-130   50-130  50-130
